Axis - Fingertipjoystick - DIY Version

Achtung: Dieses Angebot umfasst kein fertiges Produkt!
Bitte lies die Beschreibung sorgfältig durch, bevor du bestellst. Wenn du Fragen hast, erreichst du mich über das Chatfenster unten rechts.


Wichtiger Hinweis: Dieses System ist ausschließlich für den Einsatz an Simulator-Controllern und eigenen DIY-Projekten im Gamingbereich gedacht. Es darf nicht in echten Fahrzeugen oder Maschinen verwendet werden.

🎮 Was sind die Axis Fingertipjoysticks?

Die Axis Fingertipjoysticks sind ein modulares DIY-Joystick-System zur Integration in eigene Konsolen, Bedienpulte oder selbstgebaute Halterungen. Sie sind keine fertige Plug-and-Play-Lösung, sondern ein flexibles Baukastensystem für Seitenkonsolen und individuelle DIY Projekte.

Ein System besteht immer mindestens aus:

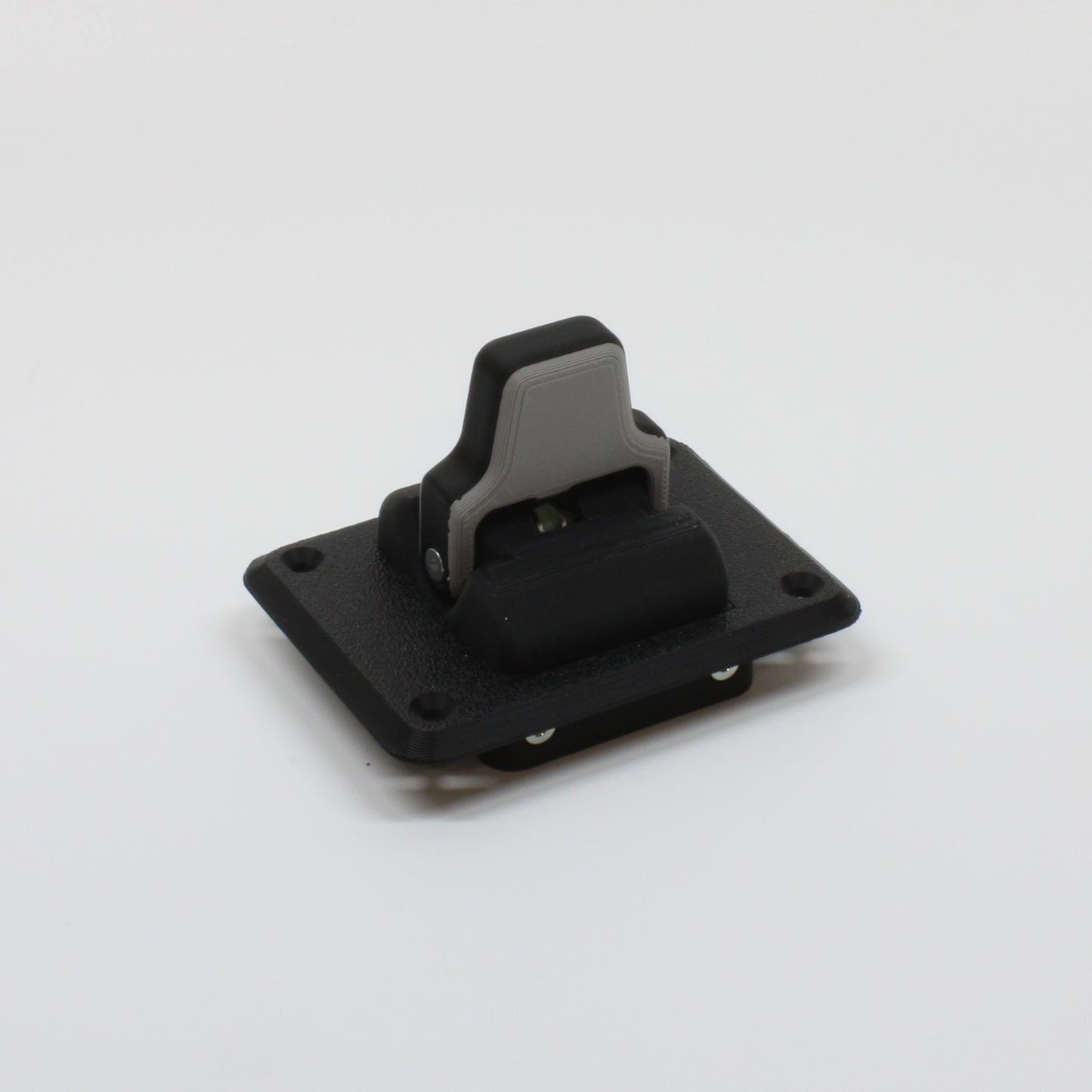

• einem Fingertip-Joystick-Modul
• einem Montagerahmen
• 4 Schrauben zur Befestigung des Rahmens am gewünschten Einbauort

Die Fingertipjoysticks werden nicht einfach auf den Tisch gestellt, sondern sind dafür gedacht, fest in eine eigene Konsole, ein Panel oder eine selbst konstruierte Halterung integriert zu werden.

🕹️ Bau, Funktionsweise & Konfiguration

Die enthaltene Anleitung erklärt nicht nur den mechanischen Aufbau, sondern auch die komplette Verkabelung sowie die (optionale) Einrichtung als eigenständiger USB-Controller. Der Aufbau ist dadurch sehr einfach – etwa vergleichbar mit dem Aufbau eines kleinen Schranks aus einem schwedischen Möbelhaus 😉

[Preview Anleitung]

Jedes Fingertip-Joystick-Modul kann flexibel betrieben werden:

• Als Taster-Modul:
  Bewegung nach vorne = eine Taste, Bewegung nach hinten = zweite Taste.
• Als Achsen-Modul:
  Das Modul verhält sich wie eine analoge Achse. Je weiter du den Hebel bewegst, desto stärker bzw. schneller reagiert die zugewiesene Funktion im Spiel (z. B. Frontlader).

Die gewünschte Betriebsart wird für jedes einzelne Modul separat im beiliegenden Programmcode festgelegt. Dort weist du ganz einfach dem jeweiligen Modul entweder die Funktion Taste oder Achse zu – ganz nach deinem Einsatzzweck.

So kannst du dein Setup exakt an dein Spiel, deine Maschine und deinen persönlichen Fahrstil anpassen.

📦 Welche Versionen gibt es?

Du kannst zwischen zwei Hauptvarianten wählen:

➡️ 3D-Druckdateien
Du erhältst alle benötigten Dateien und Anleitungen in digitaler Form:

• Alle 3D-Druckdateien im STL-Format

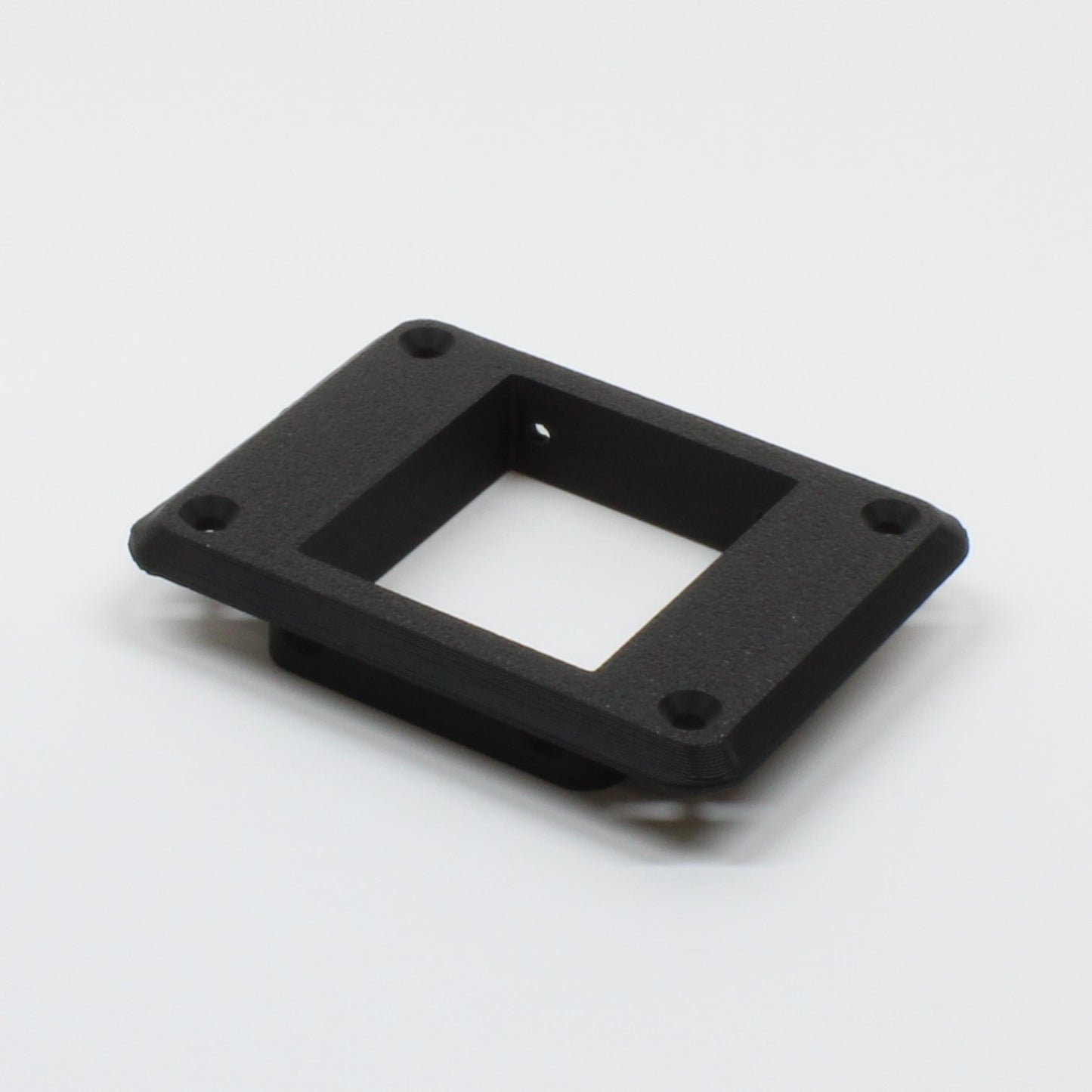

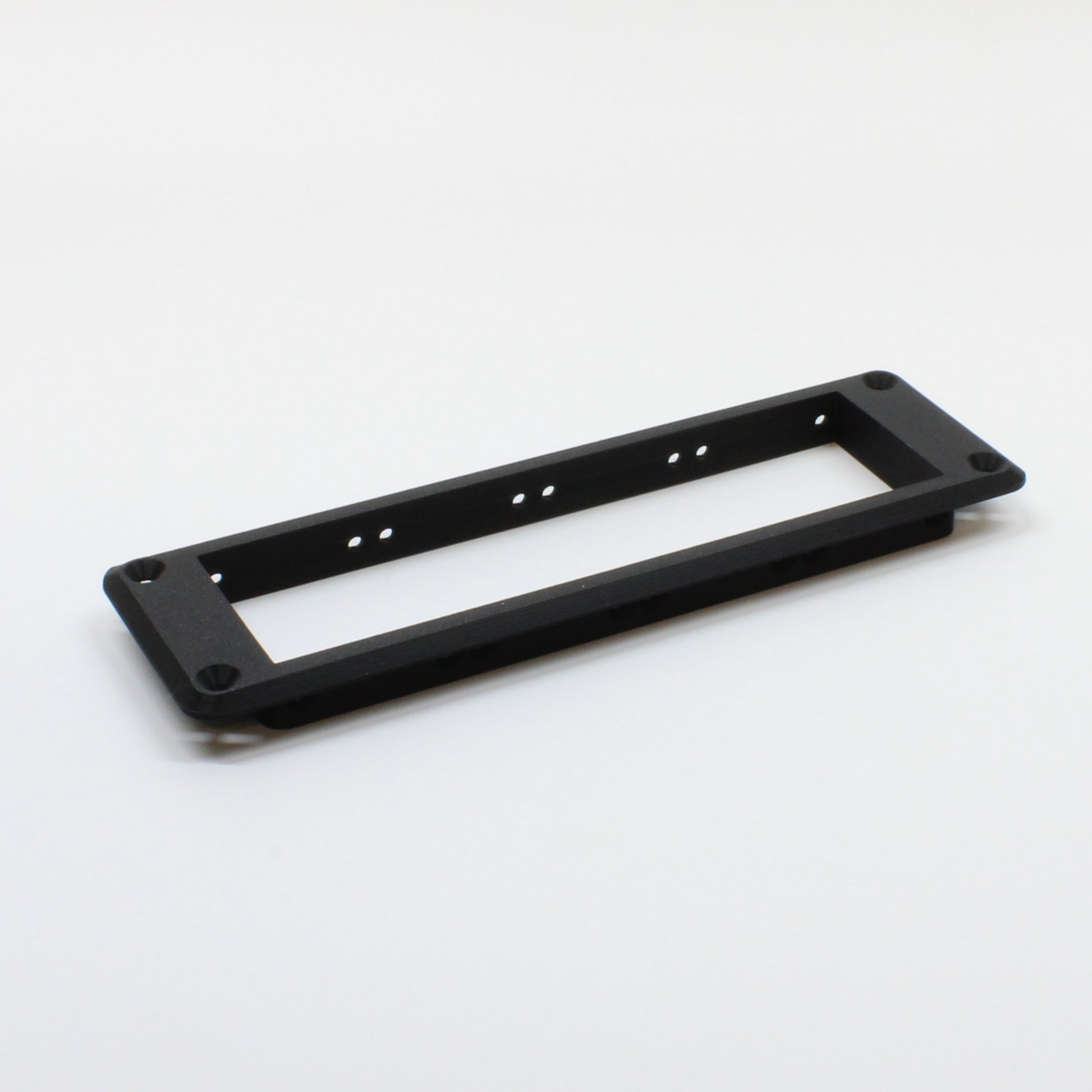

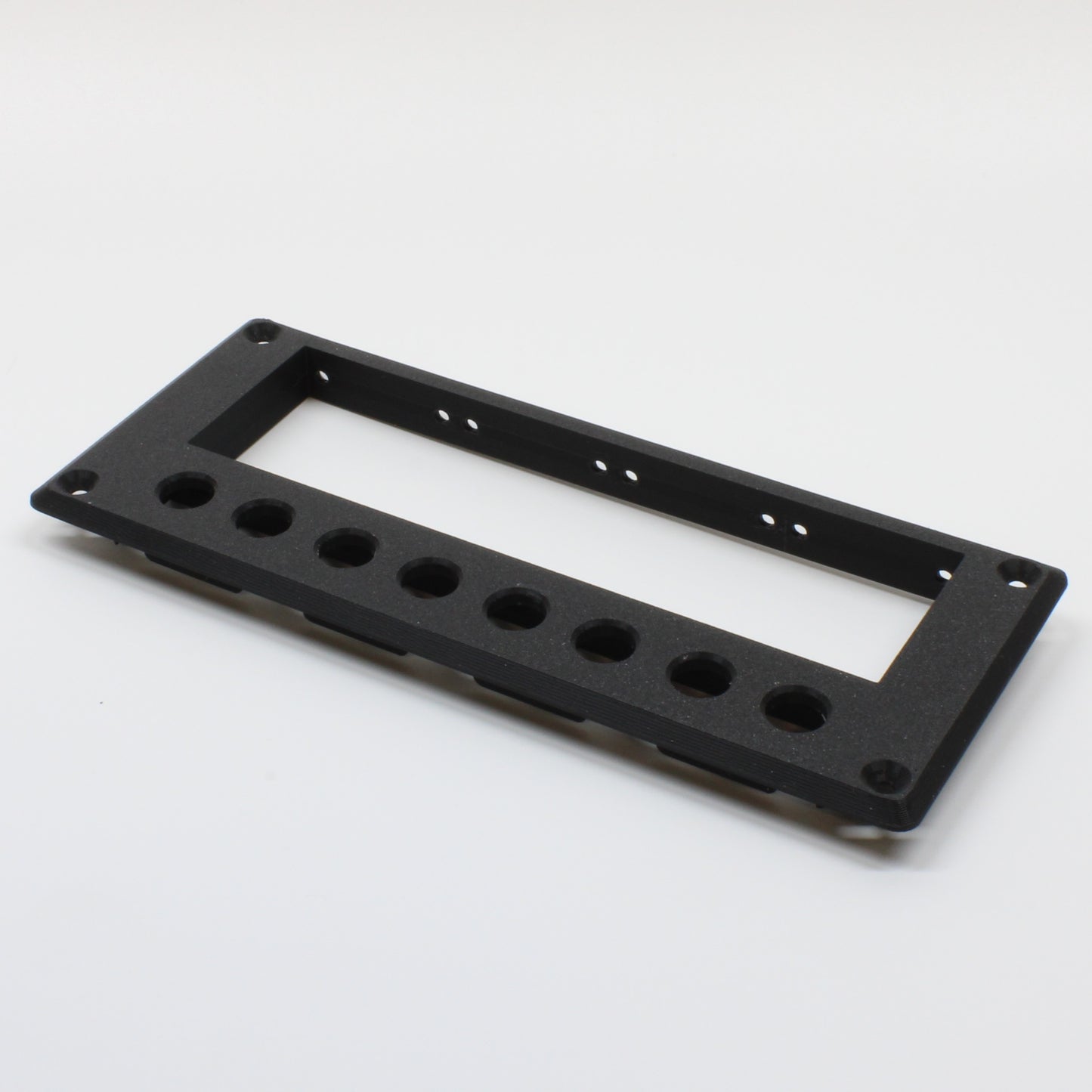

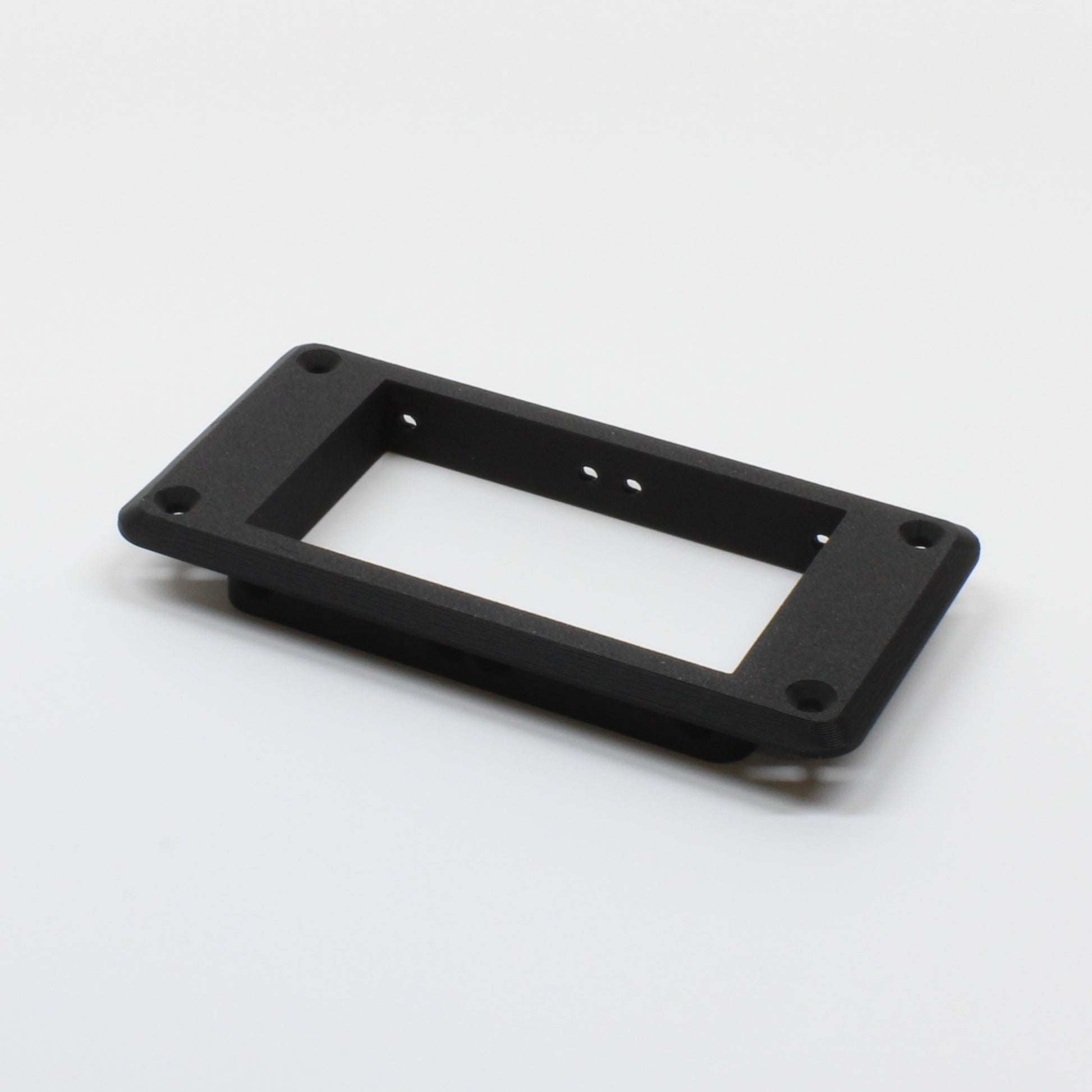

• Alle Rahmen - Varianten: 1-fach, 2-fach und 4-fach Rahmen

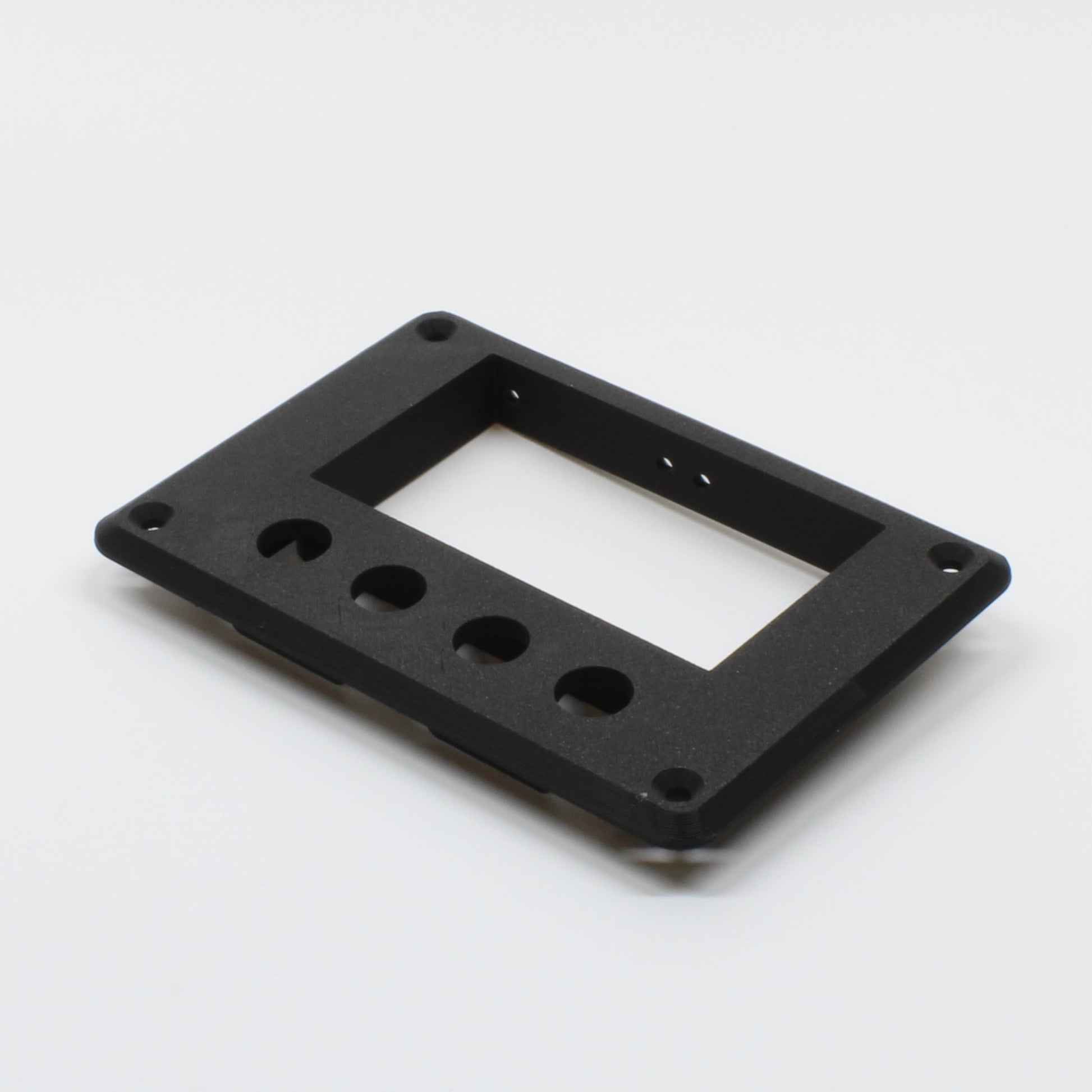

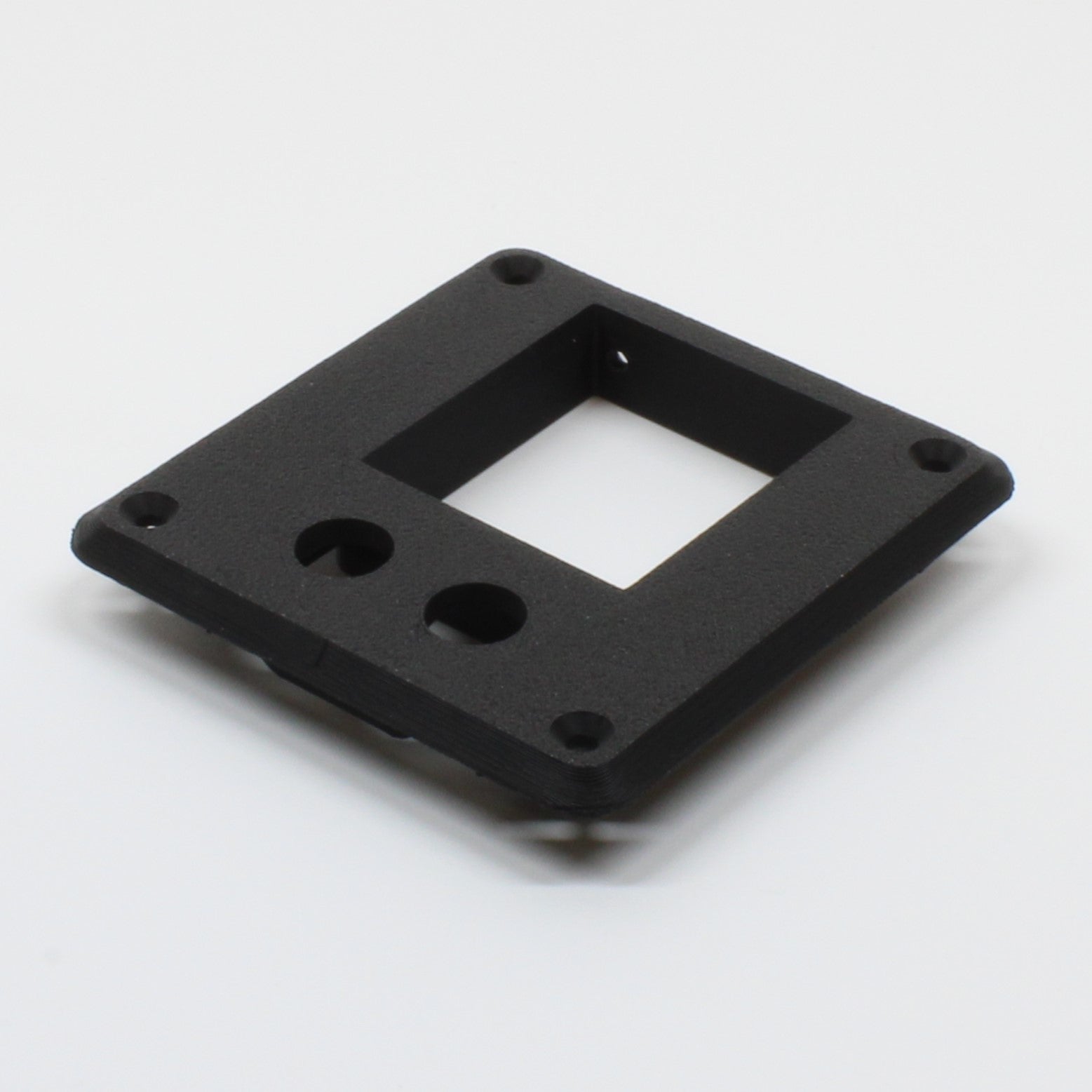

• Rahmen jeweils mit oder ohne Bohrung für optionale Zusatztaster

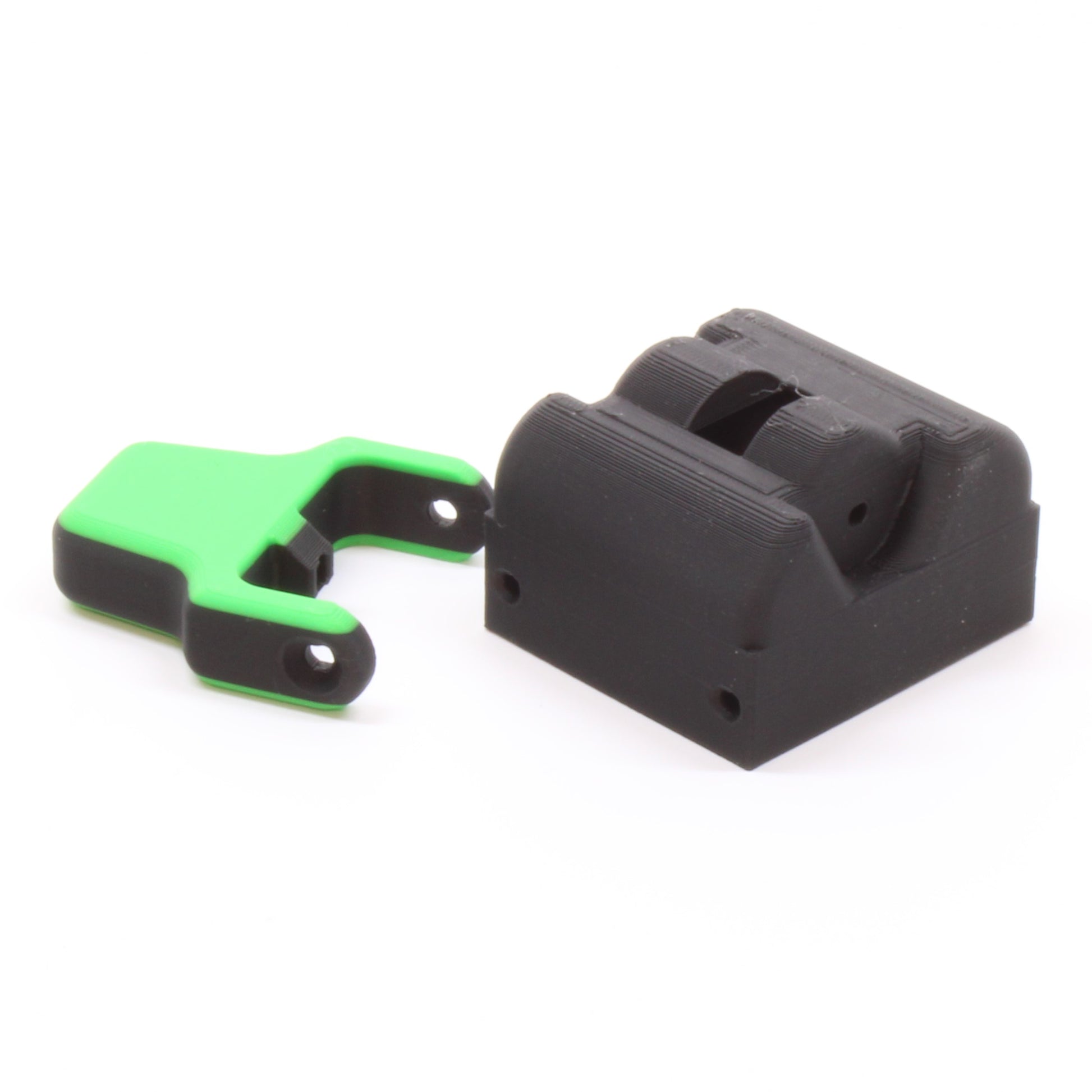

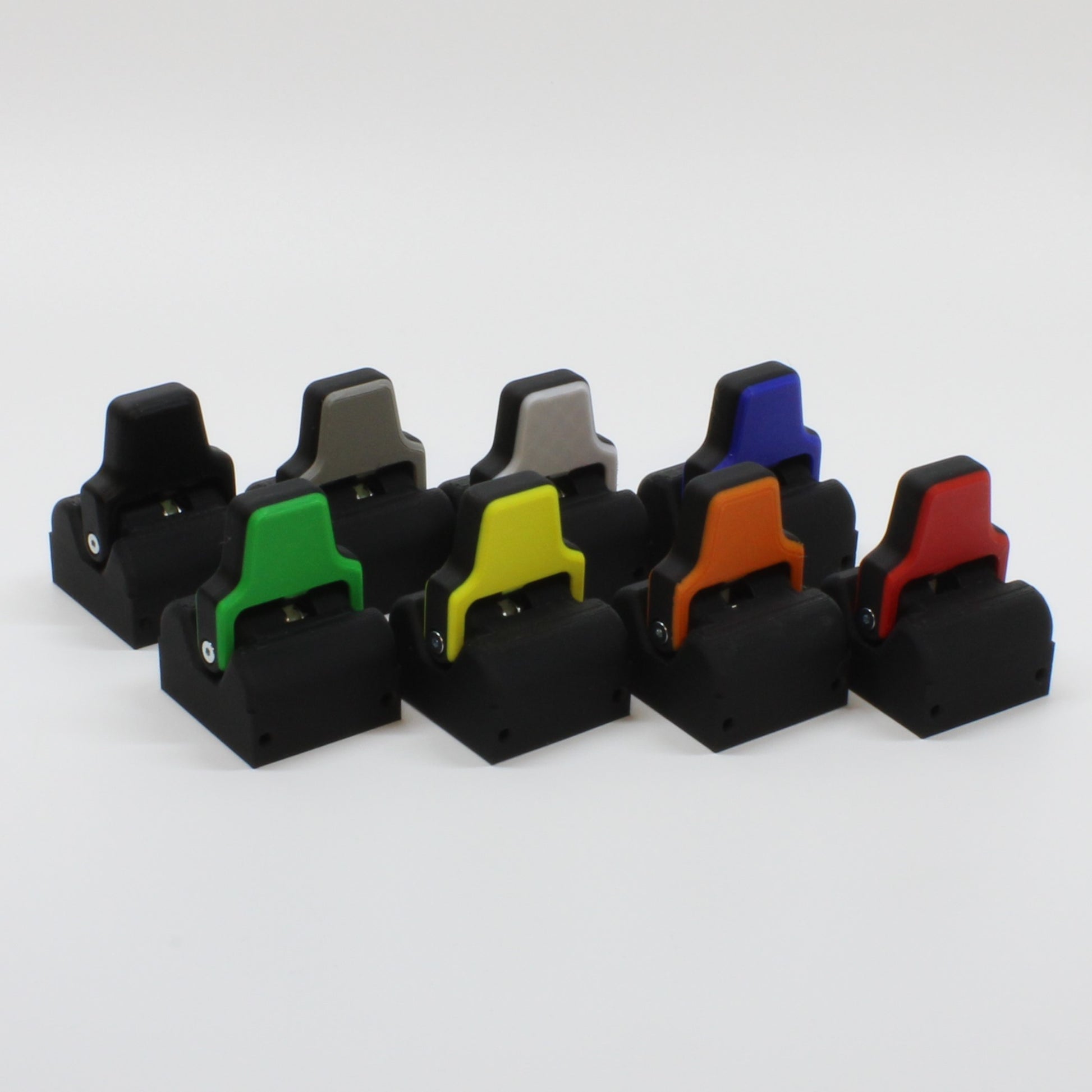

• Dateien für das Fingertip-Joystick-Modul
• Ausführliche Bau- & Anschlussanleitung
• Controller-Code (auch auf GitHub verfügbar)

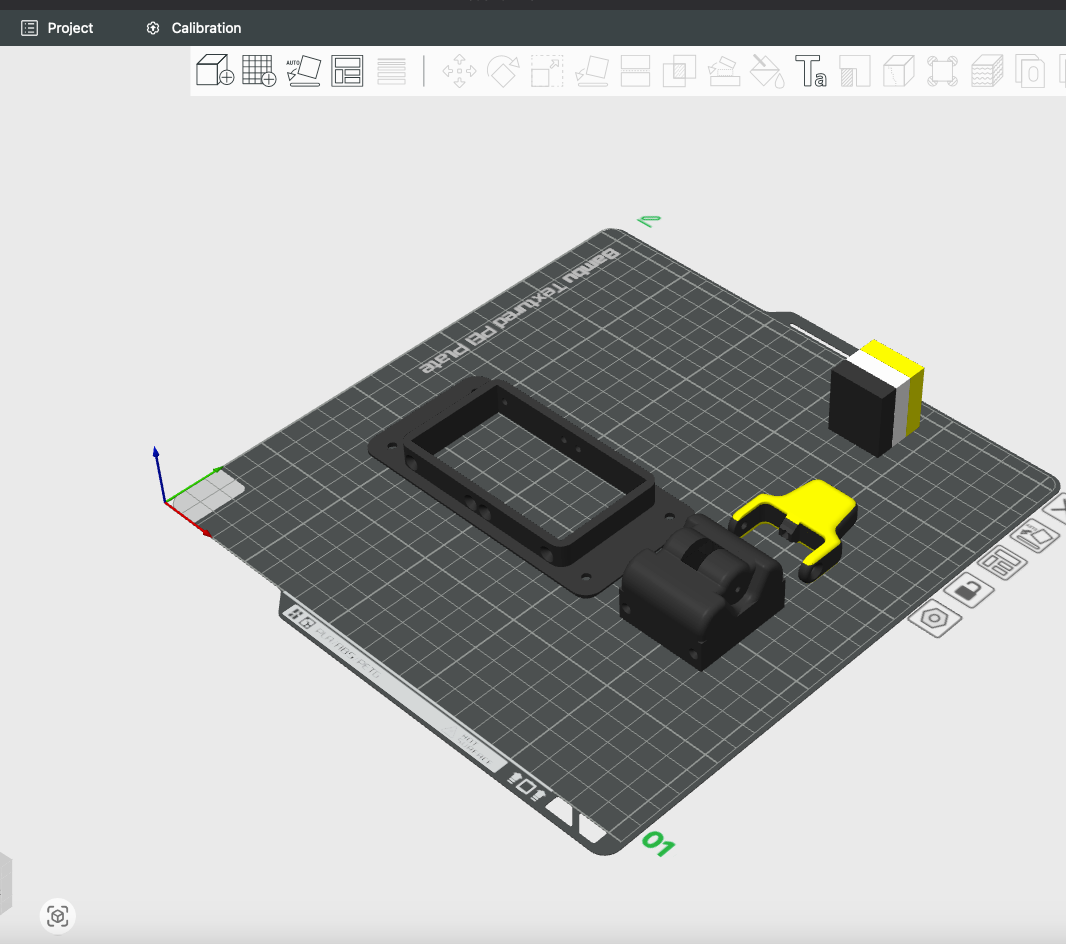

• eine Übersicht über die 3D-Druckteile und die Anforderungen an deinen Drucker findest du hier: Hinweise/Übersicht 3D-Druck

➡️ Gedruckte Bauteile
Für alle ohne 3D-Drucker:

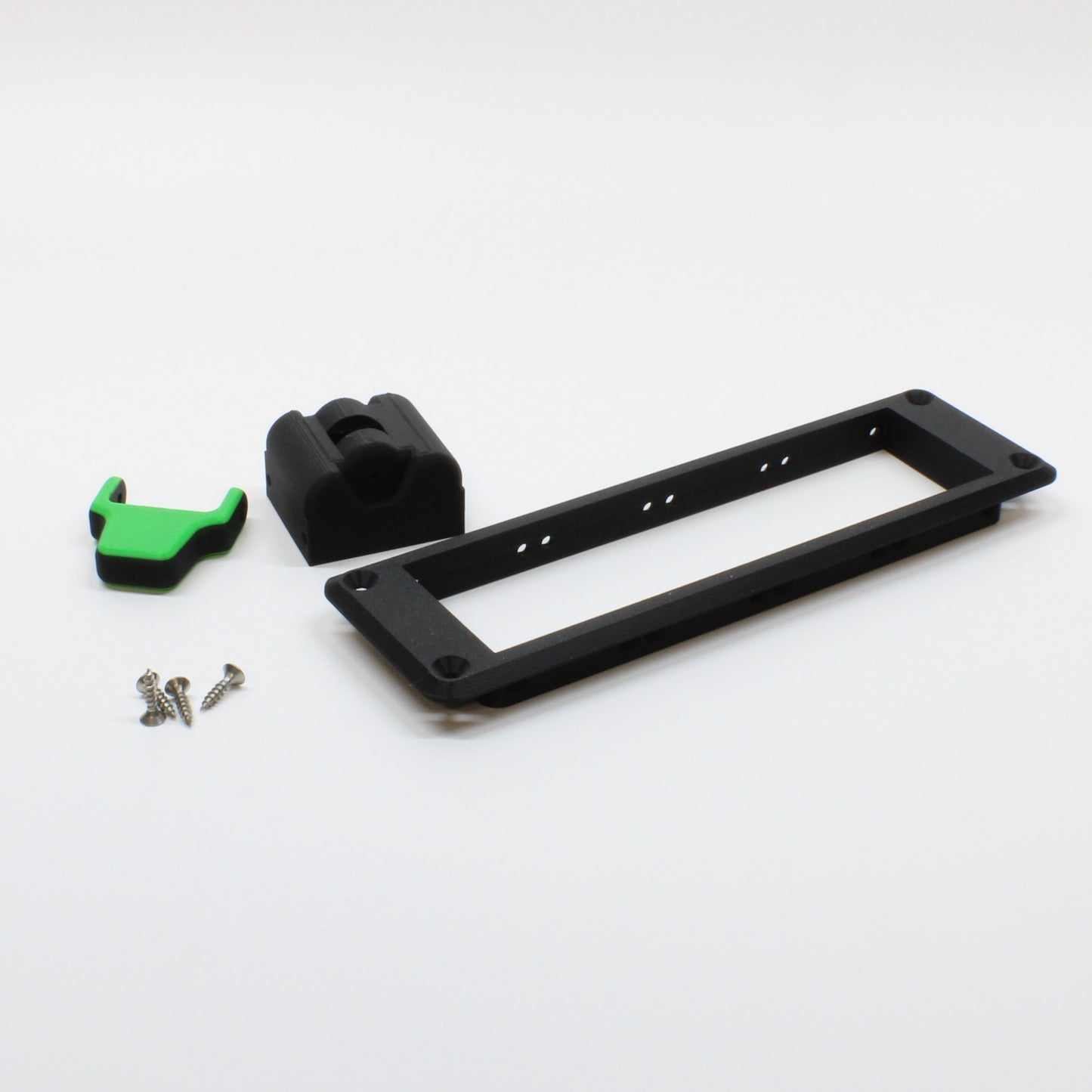

• Du wählst die gewünschte Rahmengröße (1-fach / 2-fach / 4-fach)
• Du erhältst die entsprechende Anzahl gedruckter Module
• und den passenden Einbaurahmen
• 4× Edelstahl-Holzschrauben (3,5 × 16 mm) zur Befestigung des Rahmens am Einbauort
• Ausführliche Bau- & Anschlussanleitung
• Controller-Code (auch auf GitHub verfügbar)

Die Schrauben für die Montage der einzelnen Module sind nicht enthalten und können optional mitbestellt werden (siehe Abschnitt "Optionale Zusatzteile").

➕ Optionale Zusatzteile

Unabhängig von der gewählten Version kannst du folgende Teile direkt zur Bestellung hinzufügen:

• KY-023 Joystickmodule (1 pro Modul erforderlich)
• Komplettes Schraubenset zur Montage eines Moduls

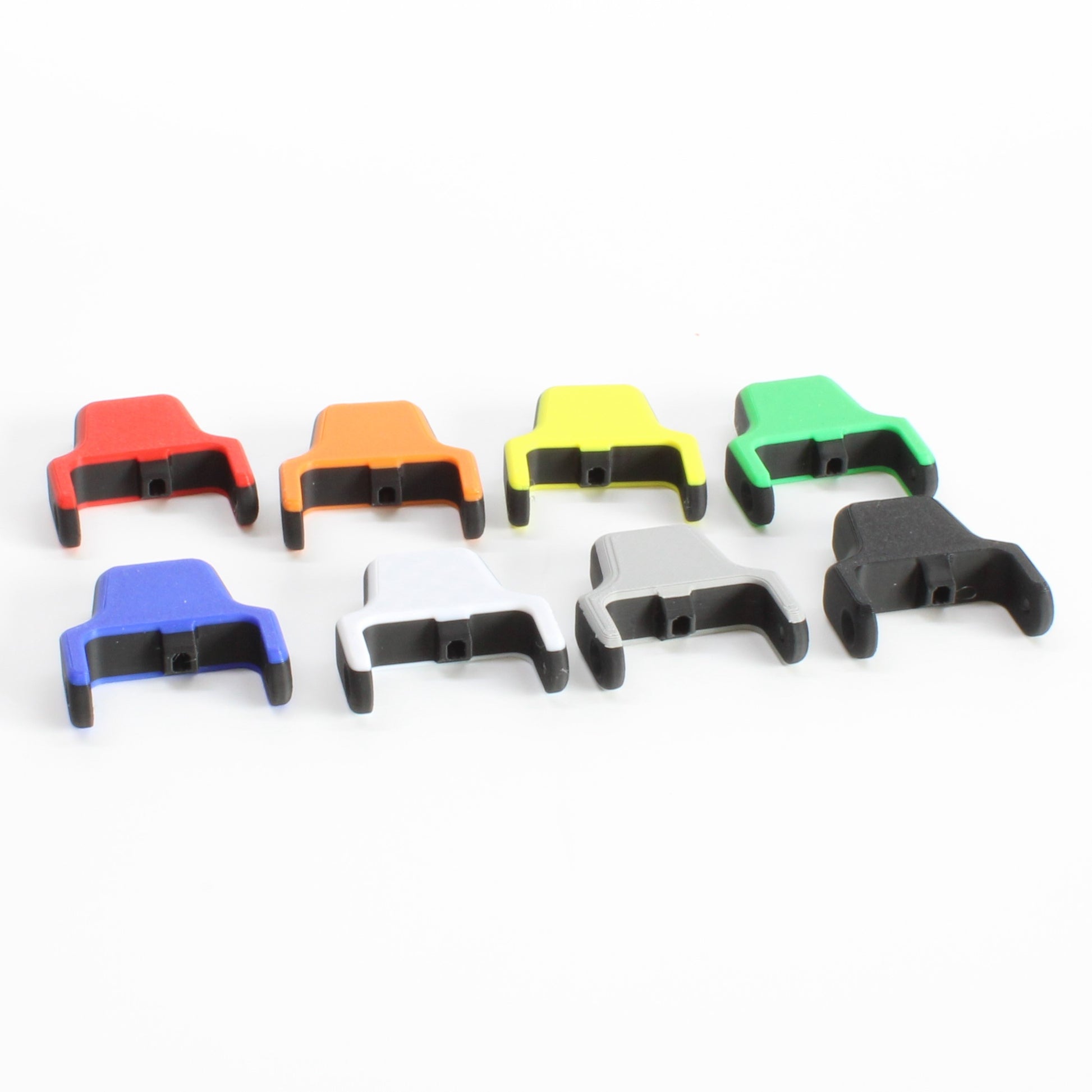

• 12 mm Kunststoff-Taster (1 Tastenpaar pro Modul. 1 Tastenpaar = 2 Taster, Farbe jedes Paares frei wählbar)

🧰 Was du zusätzlich brauchst

Eine vollständige Übersicht aller benötigten Bauteile und Werkzeuge inklusive Bezugsquellen findest du hier: Teile- & Werkzeugliste

🧩 Planung & Einbau vorab testen

In einem ausführlichen Blogartikel stelle ich dir vereinfachte CAD-Dummys im STEP-Format, die komplette Maßzeichnung als PDF sowie viele Praxisbeispiele zur Individualisierung der Axis Fingertip Joysticks zur Verfügung. So kannst du dein Setup bereits vor dem Kauf planen und in dein eigenes Projekt integrieren.

👉 Zum ausführlichen Blogartikel

🧱 Hinweise zur Fertigung

Alle Bauteile sind aus PLA 3D-gedruckt. Dadurch können leichte Schichtlinien oder optische Unregelmäßigkeiten auftreten. Diese haben keinen Einfluss auf Stabilität oder Funktion und sind ein normaler Bestandteil des 3D-Druckverfahrens. Detaillierte Produktbilder zeigen den tatsächlichen Oberflächenzustand.

⚠️ Sicherheit & Nutzung

Bei diesem Produkt handelt es sich um ein DIY-System. Der sichere elektrische Aufbau, die korrekte Verkabelung sowie der Betrieb liegen vollständig in der Verantwortung des Anwenders. Für Schäden durch unsachgemäße Montage, fehlerhafte Verkabelung oder falsche Nutzung wird keine Haftung übernommen.

Dieses Produkt ist kein Spielzeug und nicht für Kinder geeignet. Es enthält Kleinteile sowie elektronische Komponenten.

Hinweis zum Material: Die gedruckten Bauteile bestehen aus PLA-Kunststoff. PLA kann sich bei höheren Temperaturen (z. B. im Auto, in direkter Sonne oder in der Nähe von Wärmequellen) verformen. Bitte nicht über längere Zeit hohen Temperaturen aussetzen.

📜 Lizenz & Nutzungsbedingungen (Downloaddateien)

Die bereitgestellten 3D-Druckdateien und digitalen Inhalte sind ausschließlich für die private Nutzung freigegeben. Eine kommerzielle Nutzung – insbesondere Verkauf, Weitergabe, Vervielfältigung oder Bereitstellung der Dateien oder daraus hergestellter Produkte – ist ohne ausdrückliche Genehmigung nicht gestattet.

Die vollständigen Lizenzbedingungen findest du hier: Lizenzbedingungen für Downloaddateien

Wenn du Interesse an einer gewerblichen Nutzung hast, kontaktiere mich bitte vorab per E-Mail an support@hendriks-work.shop. Gemeinsam können wir eine passende Lizenzlösung finden.

🔜 Ausblick

In Kürze erscheinen zusätzliche Blog-Beiträge mit detaillierten Maßen der Rahmen, Modulabmessungen und Konstruktionshilfen für eigene Halterungen. Der Blog befindet sich aktuell noch im Aufbau.

Außerdem erscheint demnächst eine spezielle Tischhalterung für das 4-fach-Modul mit Tasten, optional sogar mit integriertem Zündschloss – als eigenständiges DIY - Produkt.

💬 Hilfe & Support

Wenn du Fragen, Anmerkungen oder eigene Ideen hast, schreib mir einfach über das Chatfenster unten rechts oder per E-Mail an support@hendriks-work.shop.
